设备简介:

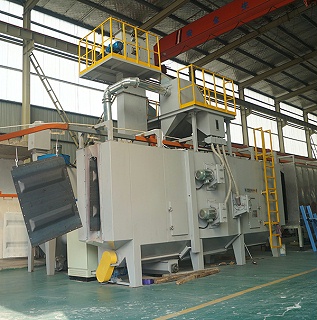

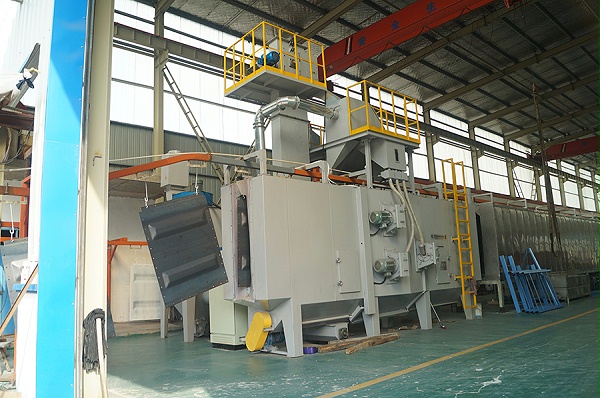

悬链通过式抛丸清理机设备,由抛丸清理室、抛丸器总成、丸料循环净化系统(螺旋输送器、提升机、分离器、弹丸控制系统)、悬链输送系统(客户可自备)、检修平台、除尘系统、气控系统、电气控制系统等组成。
板材、结构件抛丸机为辊道通过式抛丸清理设备,由抛丸清理室、抛丸器总成、丸料循环净化系统(螺旋输送器、提升机、分离器、弹丸控制系统)、辊道输送系统、滚刷装置、吹扫装置、检修平台、除尘系统、气控系统、电气控制系统等组成。

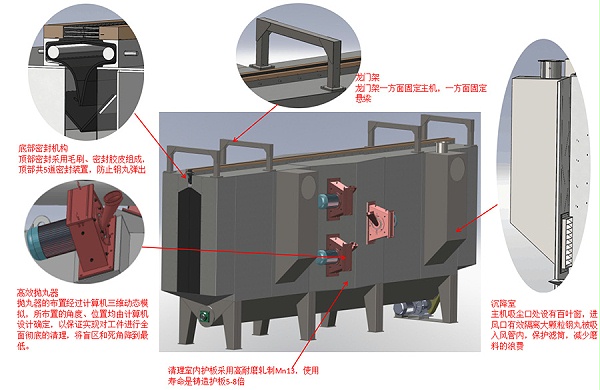

辊道通过式抛丸清理机主机主要有清理室、副室、抛丸器、顶部密封装置,密封门帘等组成。

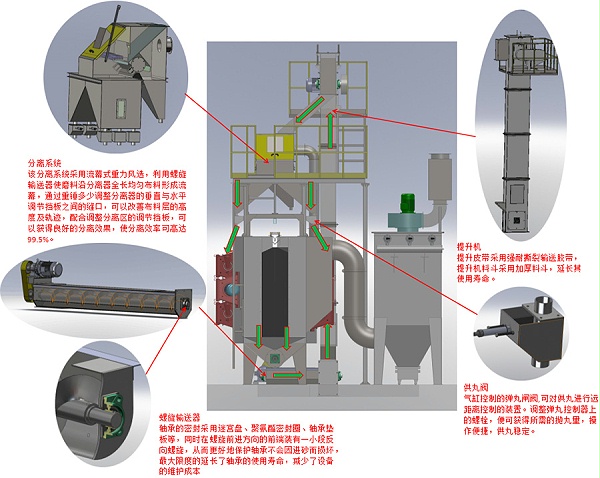

循环系统由螺旋输送器、斗式提升机、丸砂分离器、气动供丸闸阀、溜丸管等组成。

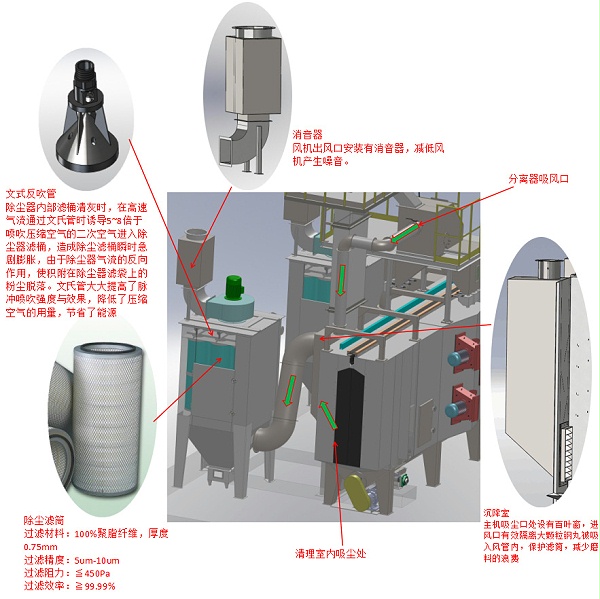

该系列设备分别在进出料口各单独配置一套除尘系统,除尘系统主要由除尘箱体、除尘滤筒、脉冲系统、储灰仓、风管、风机、消音器等组成。
整套系统设有自动/手动切换开关,并设有电气互锁、自锁、故障报警等安全防护功能,以保证设备的安全运行。电器控制可采用PLC人机界面,故障检测报警等功能。
电器元件采用施耐德、正泰等国内外知名品牌,可靠稳定。PLC采用无锡信捷。
电控箱材质为Q235B,板材厚度2mm。
常规标准机型:
设备型号 | TSX0516-6 | |||
通过工件尺寸 | 截面(宽X高) | 500*1650mm | ||
长度 |
3000-6000mm |
|||
质量标准 | 表面清洁度 | A-B Sa2-2.5 | ||
表面粗糙度 |
15-50μm |
|||
抛丸器 | 数量 | 8 | ||
抛丸量 | 8*120kg/min | |||
功率 |
7.5kw |
|||
辊道允许载重 | 1000kg/m(客户自备) | |||
辊道输送速度(变频调速) | 0.4-3m/min | |||
除尘风量 | 25000m³/h | |||
丸料循环量 | 60T/h | |||
总功率 | ≈70kw |
注:可根据产品特征设计定制非标准设备。
