环保型移动式喷砂设备组成与特点

作者: 编辑: 来源: 发布日期: 2017.08.07
信息摘要:
TSBR-500系列循环回收式喷砂机是一种环保型喷砂设备,是我公司为繁重的需喷砂工业设计生产的多用途高校新型环保喷砂设备,根据负压产生装置不…

一、环保型喷砂设备简介

TSBR-500系列循环回收式喷砂机是一种环保型喷砂设备,是我公司为繁重的需喷砂工业设计生产的多用途高校新型环保喷砂设备,根据负压产生装置不同,分为电动和全气动两大种机型,该设备采用压缩空气做为动力,将磨料高速喷射到工件表面,经过磨料冲击,把工件表面锈污除去,使表面到达一定的清洁度和粗糙度,在通过压缩空气产生负压,回收砂料和粉尘,并通过设备的砂尘分离系统将完整的磨料分离继续循环使用,粉尘与锈污进入除尘桶,在单个开关控制下,设备的喷砂、回砂、砂尘分离,砂料循环、粉尘过滤等所有动作将自动完成,工作环境干净无污染,工作现场到达GB103328-10333-89,车间空气粉尘卫生标准。

该设备可广之应用石油化工、金属结构、船舶修造、管道电力、航天航空、机车制造等行业,是各种钢结构涂装前预处理的理想工具。

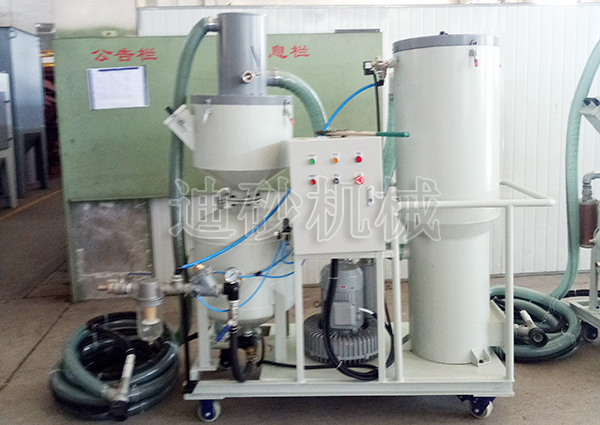

环保型移动式喷砂设备组成与特点

二、型性能特点

1、环保设计、砂料、锈污、粉尘自动回收、分离;

2、砂料循环使用,实际检测砂料回收率达99%左右;

3、配有反吹装置,可自动清除滤芯灰尘;

4、内置分水过滤器,可对压缩空气进行二次油水分离;

5、自动连续加砂,不停机连续作业;

6、设有调压旋钮,反吹按钮;

7、稳定的气控装置与磨料阀;

9、工作半径12米,表面处理等级到达Sa2.5-5-3级;

10、配有安全防水电源插座插头,方便操作;

11、独特美观的防尘控制面板与电控箱,维护与检修特别方便;

12、车式箱体结构,防雨防尘,移动方便;

14、一机三用,具有开放式、工业吸砂器、环保型三种设备的功能;

15、喷砂主机采用特殊控制回路,工作压力在0.4kgpa-0.8kpa范围内任意调节,可满足不同工件的喷砂要求。

三、本机结构

1、砂尘分离器,通过夹钳可与砂罐快速装卸;

2、气源压力表,指示喷砂机进气口的空气压力;

3、减压阀,调节工作压力大小;

4、组合阀、气量控制阀、是我公司根据美国SCHMIDT公司的技术设计的高性能喷丸室控制元件,它是喷砂机主机的控制核心元件,该系统质量的好坏直接影响到喷砂机是否能可靠地进行正常的喷砂作业,采用组合阀的突出特点是,喷砂机的喷砂作业特别稳定可靠,因为在控制喷砂作业中、喷砂及粉尘不会进入控制元件内部,对控制元件不会有损坏;

5、通过其开闭来控制压力罐冲压或排气;

6、电磁阀、通过它的开闭来控制组合阀的动作;

7、消声器、排气与消除噪音;

8、球阀、控制喷砂机气源供给;

9、球阀、控制助推气路气源供给;

10、过滤桶、除尘过滤;

11、油水分离器、对气源进行油水过滤;

12、除尘桶、储存粉尘;

13、车架、喷砂机的支撑部件;

14、球阀、用于分水过滤器防水;

15、砂阀、调节喷砂机的砂流量,置于罐体底部,可任意调节气、砂混合比,使喷砂状态更佳,该砂阀是我公司在引进国外先进技术的基础上,进行设计制造的改进型调节阀,具有灵敏度不赌砂,使用寿命长度特点;

16、砂罐、储存砂料;

17、气包、稳压和蓄水;

18、球阀、用于气包排气和放水;

19、回收管连接口;

20、喷砂机连接口;

21、气源管连接口;

22、电控箱;

23、脉冲阀。
